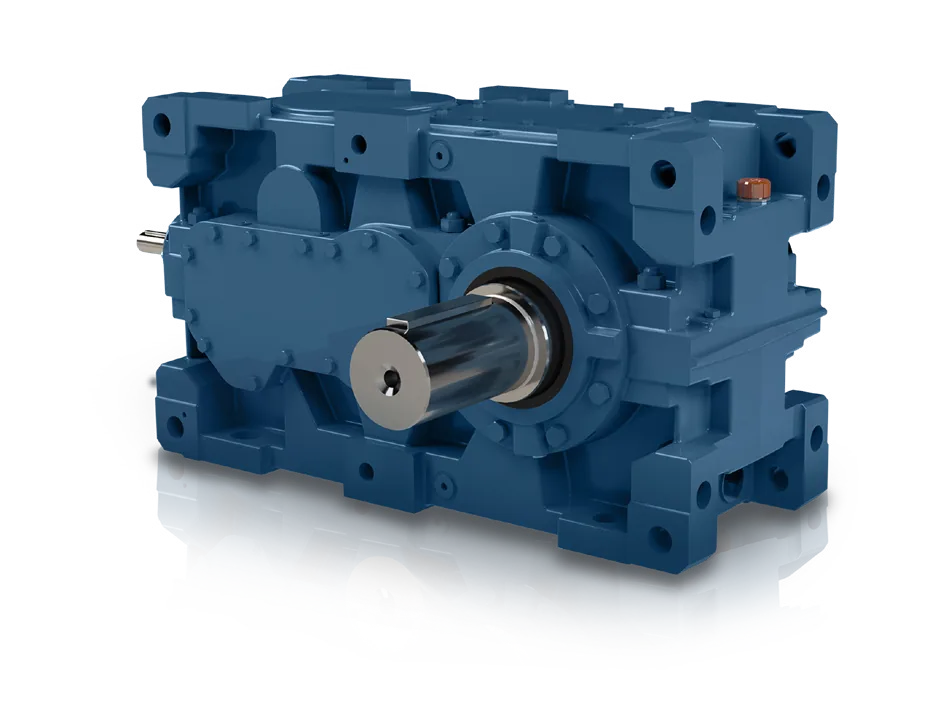

Индустриалните редуктори се избират по предавателно число, въртящ момент, режим на натоварване и геометрия на задвижването. Серията WEG WG50 включва цилиндрични изпълнения с успоредни валове и конусно-цилиндрични изпълнения с валове под прав ъгъл. За нова машина или замяна проверяваме конкретните присъединителни размери и монтажна позиция.
Свали каталога WEG WG50 (PDF) – размери, варианти, технически таблици и монтажни чертежи. При подбор използвайте текущата заводска конфигурация и потвърдете параметрите с техническа оферта.
Конструкция и технически данни
| Показател | WG50 |
|---|---|
| Тип | Цилиндричен с успоредни валове или конусно-цилиндричен с валове под прав ъгъл |
| Обявен обхват за завода в Маниса | Размери W01-W16; номинален момент 7,5-178 kNm |
| Предавателно число на серията | 6,3-450 според официалния каталог; диапазонът зависи от размера и изпълнението |
| Стъпала | 2, 3 или 4 според конфигурацията |
| Монтаж | На лапи/основа, с реактивно рамо или с изходен фланец според модела |
| Изходен вал | Плътен или кух; вариантите включват шпонков канал и свиваем диск |
| Вход | Самостоятелен редуктор или конфигурация с електродвигател |
Каталогът описва корпус от сферографитен чугун, разделен по височината на осите на валовете, и горен ревизионен капак за достъп при обслужване. Зъбите са термообработени и шлифовани. Смазването е чрез потапяне или с маслена помпа според изпълнението; при необходимост се предвижда вентилатор, охлаждаща серпентина или външен топлообменник. При непрекъсната работа се проверява и допустимата топлинна мощност. Стандартната доставка според каталога е без смазочно масло – видът и количеството се определят за конкретния редуктор и монтажна позиция.
Важно: посочените крайни стойности описват семейство от изпълнения, а не всеки отделен размер. За завода в Маниса WEG е обявила обхват W01-W16; ATEX, редукторите за охладителни кули, едностъпалните варианти и размерите над W16 не влизат в този конкретен производствен обхват. Наличност и срок се потвърждават по запитване.
Изпълнения и приложения

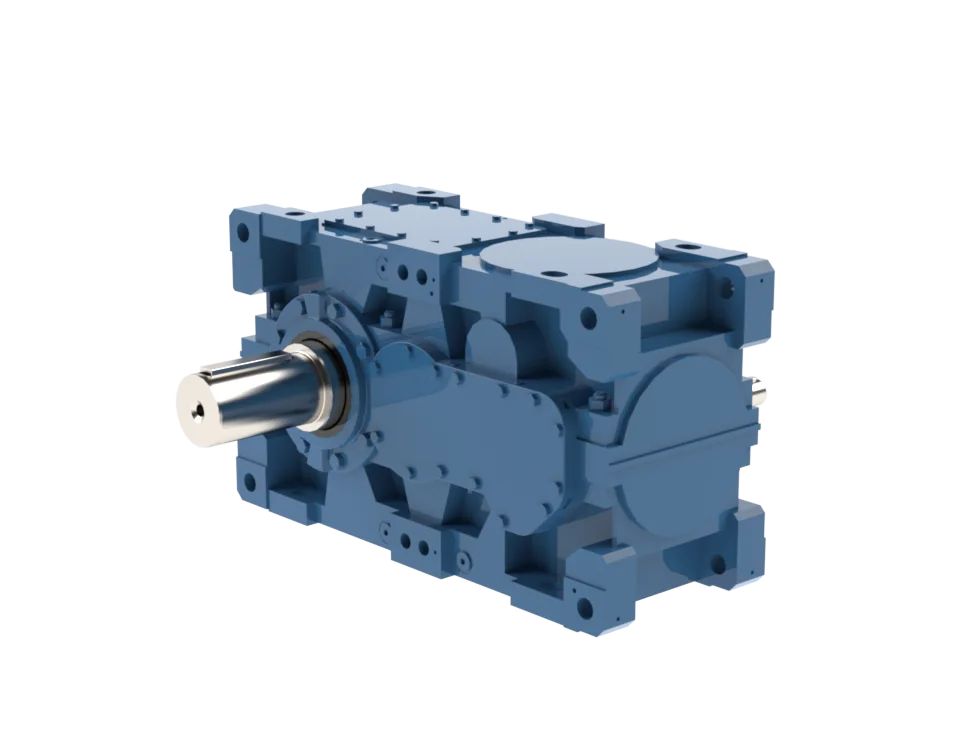

Паралелните валове са вариант за конвейери, транспортьори и други промишлени механизми, когато входният и изходният вал са успоредни. Ъгловите изпълнения са за задвижвания с промяна на посоката на въртене. WG50 може да се конфигурира като самостоятелен редуктор или като комплектно задвижване с двигател и необходимите присъединителни елементи след техническа проверка.
За по-малки задвижвания вижте редукторите с успоредни оси и конусно-цилиндричните редуктори. Тези страници описват други продуктови групи и не означават взаимозаменяемост без оразмеряване.
Сравнение с РДЦ, Ц2 и РМ
Вариантът WG50 с паралелни валове е от същото общо семейство цилиндрични индустриални редуктори като РДЦ, Ц2 и РМ. Това не означава директна механична замяна. Проверяваме предавателното число, изходния момент, режима на работа, посоките и размерите на валовете, монтажните точки, охлаждането и мястото за монтаж. При липса на чертеж е полезна снимка на табелката и измерване на основните размери.
Данни за подбор и оферта
- Мощност и обороти на двигателя.
- Желани изходни обороти или предавателно число и необходим въртящ момент.
- Работен режим, пускове, ударно натоварване и околна температура.
- Монтажна позиция, изпълнение и размери на входния и изходния вал.
- При замяна – табелка, снимки и чертеж на съществуващия редуктор.
Изпратете запитване за WG50 с данните за машината. Ще проверим подходящия размер, изпълнение и възможност за доставка, без да приемаме каталожните крайни стойности за готов избор.
